Ce texte explore les lignes électriques haute et très haute tension, leurs configurations aériennes et câblées souterraines, ainsi que les enjeux techniques, économiques et environnementaux liés à leur utilisation. Il s’appuie sur des données et descriptions techniques variées pour présenter une vue d’ensemble des choix de conception, de l’installation à l’exploitation et à la maintenance.
Typologies et architecture des lignes
Les lignes à haute tension aériennes, souvent en aluminium ou en aluminium-acier, forment le cœur des réseaux de transport et de distribution, supportées par des pylônes ou poteaux et interrompues par des isolateurs qui assurent la séparation électrique et mécanique. Les câbles de garde, situés au-dessus ou autour des conducteurs, servent à la protection et, parfois, à la communication via des fibres optiques comme l’OPGW.
Les lignes câblées souterraines, bien que plus coûteuses, présentent des avantages paysagers et environnementaux, notamment une réduction de l’empreinte visuelle et d’interruptions dues aux intempéries. Cependant, leur faisabilité dépend de facteurs tels que le sol, la capacité de transport, la longueur, le coût et la charge de la ligne. Le câblage souterrain est en pratique moins répandu à haute tension, mais il devient une option de plus en plus envisagée dans des zones sensibles ou densement peuplées.
La fréquence et les paramètres des lignes conditionnent leur efficacité et leur sécurité. Les lignes aériennes fonctionnent majoritairement en courant alternatif triphasé, mais certaines traversées sous-marines ou sous-marines exploitent le courant continu haute tension (HVDC) pour réduire les pertes et permettre un passage sur de longues distances ou sous l’eau.
Composants et fonctionnement
Les conducteurs utilisés évoluent vers des alliages aluminium-acier, privilégiant un compromis entre résistance, poids et coût. La résistance du conducteur et l’effet de peau influencent fortement les pertes par effet Joule et la répartition du courant dans le conducteur, ce qui guide les choix de section et d’arrangement des faisceaux de conducteurs.
Les isolateurs, en verre, céramique ou matériaux synthétiques, existent en versions rigides ou en chaînes et servent à maintenir la séparation électrique et mécanique entre les conducteurs et les pylônes. La tension de ligne élevée implique un nombre d’assiettes d’isolateurs plus important et, parfois, des isolateurs avec des capacités d’isolation supérieures à celles nécessaires.

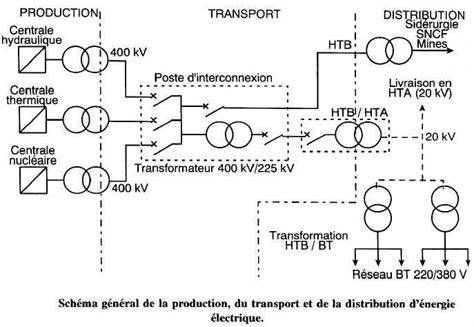

Les systèmes de protection et de contrôle, notamment les postes de couplage et les sous-stations, jouent un rôle crucial pour assurer l’équilibrage des flux d’énergie et éviter les surcharges. Des manœuvres de couplage permettent de raccorder ou de couper des tronçons de ligne et de protéger l’ensemble du réseau contre les défauts et les interruptions.
Les lignes aériennes et les câbles souterrains présentent des avantages et des inconvénients en matière d’exploitation et de maintenance: la maintenance des lignes aériennes peut être plus flexible et moins coûteuse à installer, tandis que les câbles souterrains offrent une meilleure intégration paysagère et une réduction des risques liés aux intempéries mais imposent des coûts et des défis techniques plus élevés.
L'électricité - Histoire d'une révolution
Énergie, pertes et dynamique du réseau
La transmission d’énergie impose des choix entre tension et courant: augmenter la tension permet de réduire le courant pour une puissance donnée, ce qui diminue les pertes en ligne par effet Joule et améliore l’efficacité sur de longues distances. Les pertes dépendent de la résistance des conducteurs, de l’intensité du courant et de la fréquence qui influence l’effet de peau.
Les lignes aériennes sont principalement inductives et consomment de la puissance réactive, ce qui peut entraîner une chute de tension et influencer la stabilité du réseau si la compensation n’est pas adéquate. Les câbles souterrains produisent aussi de la puissance réactive et nécessitent une compensation régulière pour maintenir un transport efficace de l’énergie.
La gestion thermique est essentielle: la température des conducteurs doit rester dans des bornes admissibles pour prévenir la déformation et les dommages. Le dimensionnement des sections et la répartition du courant entre plusieurs lignes doivent prendre en compte les coûts, la sécurité et les pertes énergétiques afin d’optimiser l’investissement sur la durée de vie, souvent estimée à 80 ans pour une ligne typique.
Cas suisses et défis contemporains
En Suisse, l’énergie à très haute tension est majoritairement transportée par des lignes aériennes, avec une part limitée de câblage souterrain, bien que des projets récents visent à accroître l’intégration du câblage souterrain pour réduire l’impact visuel et environnemental dans certaines zones. Swissgrid gère un réseau complexe avec de nombreuses sous-stations et postes de couplage, et une part croissante d’études évalue les technologies optimales à travers divers corridors et scénarios.
La planification combine des évaluations techniques, économiques et environnementales au sein d’un cadre composé de groupes d’accompagnement réunissant des représentants de différents offices et organisations. Le modèle d’évaluation pour lignes de transport permet d’apprécier les forces et faiblesses des variantes et aider les décisions du Conseil fédéral.
Le coût relatif du câblage souterrain peut être de 2 à 10 fois celui d’une ligne aérienne, selon les conditions et les hypothèses de durée de vie, même si les câbles enterrés offrent des avantages en termes d’esthétique et d’environnement. Le choix entre aérien et souterrain se fait à travers une analyse intégrée des critères techniques, économiques et environnementaux, en lien avec des processus décisionnels publics et des consultations avec les parties prenantes.
Facteurs humains et risques

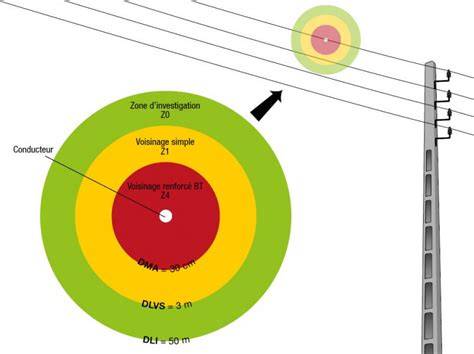

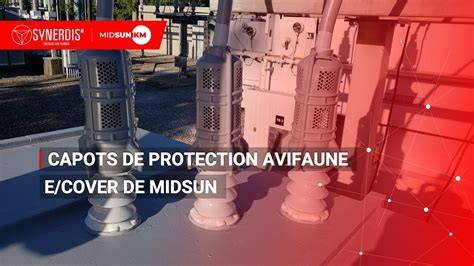

Les rangs et exigences de sécurité autour des lignes à haute tension restent élevés: contact direct ou indirect, risques d’arc interne, et exposition potentielle à des champs électromagnétiques font l’objet d’études et de débats. Des mesures de sécurité et de protection de la faune, comme des dispositifs d’évitement et des silhouettes de rapaces, sont utilisées pour réduire les impacts sur l’environnement et les populations d’oiseaux.
Les aspects sociétaux et sanitaires restent un sujet délicat: des études et rapports divergent sur les effets éventuels des champs électromagnétiques à basse fréquence, et l’interprétation des résultats exige prudence et rigueur méthodologique. Les décisions d’infrastructure doivent donc prendre en compte non seulement les besoins techniques et économiques, mais aussi les préoccupations publiques et les exigences réglementaires.
Tableau récapitulatif des éléments clés
| Aspect | Ligne aérienne | Ligne souterraine |
|---|---|---|
| Relativement plus bas | Environ 2 à 10 fois plus cher | |
| Élevé | Faible | |
| Faible à modéré (dépend des zones) | Réduit les risques locaux, mais coûts et rupture possibles en cas de défaut | |
| Plus accessible et flexible | Plus complexe et coûteuse |
