Les ERP (établissements recevant du public) et les ERT (établissements recevant des travailleurs) doivent afficher sur leurs murs des plans d’évacuation. Ces plans permettent de sortir du bâtiment en cas d’incendie et de savoir où se trouvent les moyens de secours, comme les extincteurs.

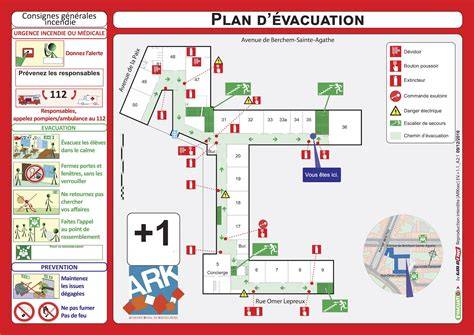

À quoi sert un plan d’évacuation ?
Un plan d’évacuation, ou plan de secours, est fondamental dans les situations d’urgence. Il permet de voir en un coup d’œil le plan du lieu où l’on se trouve. Il indique les points de rassemblement et les itinéraires vers les sorties. Grâce à lui, en cas d’incendie par exemple, les personnes peuvent être évacuées plus rapidement et de façon plus sûre.
Le plan évacuation est destiné à faciliter la compréhension du plan du lieu et à guider les occupants vers la sortie, tandis que le plan d’intervention est conçu pour les secours et pour les détails techniques.
Qui le réalise ?
Le plan d’évacuation peut être réalisé par l’entreprise elle-même ou par un prestataire. Le prix dépend de la surface du bâtiment, du nombre de plans, de leurs dimensions et de leurs matières. Le schéma doit être simple et rapidement compréhensible. Prodif-Plan est une entreprise spécialisée dans la conception et la réalisation de plans d’affichage en sécurité incendie d’évacuation et d’intervention sur mesure, répondant aux besoins spécifiques des entreprises et des ERP.
La norme et ce qu’elle impose
Pour concevoir un plan d’évacuation, il faut se référer à la norme NF X 08-070 « Informations et instructions de sécurité - Consignes et instructions, plans d’évacuation, plans d’intervention, plans et documentation technique de sécurité » du 1e juin 2013. Cette norme établit la liste des éléments à mettre sur un plan d’évacuation, les pictogrammes à utiliser et les caractéristiques à respecter.
La norme NF X08-070 (actualisée en décembre 2023) impose une sémiologie graphique précise pour éviter toute confusion. Elle précise les vecteurs directionnels, les pictogrammes normalisés et les instructions de secours. Elle insiste sur l’orientation « Vous êtes ici » et sur le respect des codes couleur (principalement vert pour les informations de rassemblement et rouge pour les moyens de lutte et d’appel).
Le plan d’évacuation et le plan d’intervention relèvent de l’arrêté du 25 juin 1980 modifié (dont l’article MS 41). Le plan d’intervention est destiné aux sapeurs-pompiers et doit être affiché à l’entrée du bâtiment pour faciliter l’action des secours.
Contenu et exigences du plan d’évacuation
Le plan doit contenir les itinéraires d’évacuation, les robinets de coupure d’eau, d’électricité et de gaz, ainsi que l’emplacement des extincteurs. Sur ce plan, on trouve également la localisation des portes coupe-feu et des systèmes d’appel des pompiers. Le code couleur privilégie les pictogrammes verts pour les informations de rassemblement et les rouges pour les moyens de lutter contre l’incendie et d’appeler les secours.
Le plan doit être mis à jour au moins une fois par an, ainsi qu’en cas de travaux ou de modification du bâtiment. Il doit être affiché à des endroits stratégiques le long de l’itinéraire d’évacuation, près des ascenseurs, des portes et des escaliers, et dans les lieux de rassemblement (cafétéria, salles de réunion, zones près des machines à café, etc.).
Dimensions minimales et disponibilité: le plan de secours doit être au minimum de la taille d’une feuille A3 dans les couloirs ou lieux de passage, et A4 dans une pièce individuelle. Le format est généralement conforme à l’échelle 1:250, avec une hauteur de pose recommandée autour de 1,50 m.
Où et comment afficher les plans ?
Le plan de secours doit être posé à des endroits visibles et accessibles au public, près des entrées, des circulations, des escaliers et des issues. Il doit être affiché dans chaque salle pouvant contenir au moins cinq personnes, dans les salles de repos ou vestiaires, et à chaque étage desservi par un escalier. Le plan doit être lisible à 50 lux minimum et affiché à environ 1,50 m du sol pour une lecture rapide lors d’un déclenchement d’alarme.
Choix des matériaux et durabilité
Le choix du support dépend de la pérennité souhaitée: PVC (économique et modulable) ou aluminium (haute résistance pour zones à fort trafic). La durée de vie varie généralement de 3 à 10 ans selon l’exposition. Dans certains locaux sombres, l’utilisation de supports photoluminescents est recommandée pour maintenir la visibilité en cas de coupure de courant. Le PVC est privilégié pour les plans d’évacuation afin de répondre aux exigences de sécurité et de durabilité.
Maintenance et mise à jour
Un plan de sécurité est un document vivant. Toute modification structurelle rend le support obsolète et nécessite une révision du plan. Une révision annuelle est recommandée pour garantir l’exactitude des itinéraires et la lisibilité des plans affichés.
Contexte réglementaire et rôle des acteurs
Un cadre réglementaire strict et évolutif encadre la sécurité incendie des ERP et des locaux industriels et de bureaux. La conformité est liée à des obligations d’affichage, à la lisibilité et à l’échelle graphique prescrites par les normes. Le cadre prévoit également des distinctions claires entre plan d’évacuation et plan d’intervention, ainsi que des exigences spécifiques pour les plans destinés aux occupants et ceux destinés aux secours.
Retour d’expérience et mises en œuvre pratiques
Direct Prévention et d’autres fabricants Français proposent des plans conformes à NF X 08-070 et assurent une prise en charge complète (relevé des lieux, planification des itinéraires, choix des matériaux, impression et vérification avant affichage). La traçabilité et les mises à jour régulières restent des éléments essentiels pour maintenir l’efficacité des plans d’évacuation et d’intervention.
Formation incendie et évacuation: déclencher l'alarme, manipulation extincteur, guide et serre file
En maisons et habitats collectifs, les règles préconisent une signalisation adaptée et des plans qui indiquent les cheminements et les sorties, complétés par des dispositifs de sécurité comme les extincteurs et les alarmes incendie. Le plan d’intervention, apposé à l’entrée du bâtiment, facilite l’action des secours et est complémentaire du plan d’évacuation destiné au public.
| Éléments obligatoires | Exemple de contenu |
|---|---|
| Itinéraires d’évacuation | Chemins vers les sorties |
| Équipements de sécurité | Extincteurs, BAES, alarmes |
| Accessibilité | Affichage à 1,50 m du sol, locales publiques, salles pouvant contenir >5 personnes |
| Maintien à jour | Révision annuelle, mise à jour suite à travaux |
Ce qu’il faut retenir
Le plan d’évacuation est un document essentiel pour la sécurité des occupants et des secours. Il doit être conforme à NF X 08-070, être lisible et mis à jour régulièrement. Le plan d’intervention, distinct, sert les secours et demeure affiché à l’entrée du bâtiment.
