Le diagramme de rayonnement est un outil essentiel en ingénierie, notamment utilisé pour visualiser et comprendre la manière dont une antenne ou un autre élément rayonnant distribue sa puissance dans l'espace. Cela peut être crucial pour optimiser la performance de systèmes de communication sans fil. En général, un diagramme de rayonnement montre la distribution angulaire de l'intensité du rayonnement ou de la densité de puissance, et il est souvent utilisé pour déterminer l'efficacité et la directionnalité d'une antenne.
Les notions clés et les types de diagrammes
Pour bien comprendre un diagramme de rayonnement, vous devez connaître certaines caractéristiques clés, notamment : Diagramme d'intensité et Diagramme d'amplitude. Le premier illustre comment l'intensité du champ électromagnétique varie avec la direction, tandis que le second représente la variation d'amplitude de l'onde avec l'angle. Le diagramme peut se présenter en deux ou trois dimensions et est exprimé en dBi, mesurant le gain par rapport à une source isotrope. Le lobe principal et les lobes secondaires permettent d’identifier les directions privilégiées et les diminutions d’intensité dans d’autres directions.
Le diagramme de rayonnement n'est pas réservé aux seules antennes. En acoustique, des notions similaires s’appliquent pour analyser la distribution du son, et des logiciels spécialisés permettent de simuler ces diagrammes afin de modéliser les environnements acoustiques et électromagnétiques.

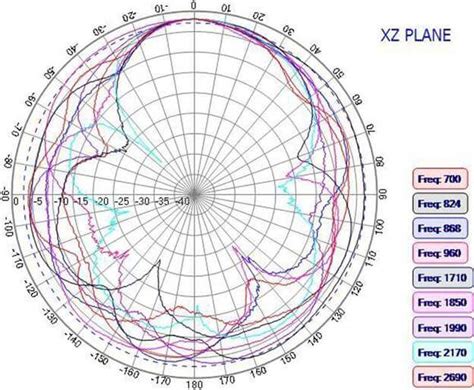

Le diagramme de rayonnement d'une antenne peut être représenté en plans principaux et plans cartésiens identifiés XY, YZ et XZ. Le plan XY correspond au rayonnement horizontal (azimut), le plan YZ au rayonnement vertical (élévation) et le plan XZ fournit une coupe orthogonale supplémentaire. Le plan E contient le champ électrique et le rayon maximal, tandis que le plan H contient le champ magnétique et est perpendiculaire au plan E.
Antennes typiques et leurs diagrammes
Une antenne omnidirectionnelle émet et reçoit des signaux dans toutes les directions sur un plan horizontal, avec une symétrie circulaire autour d’un axe vertical. Le diagramme omnidirectionnel présente une coupe en plan XY qui montre une distribution uniforme autour de l’axe vertical, mais l’intensité peut varier avec l’élévation dans le plan vertical. Le plan E et le plan H définissent la polarisation et la direction du rayonnement maximal.
Dipôles et monopôles constituent des configurations omnidirectionnelles couramment utilisées. Un dipôle offre une couverture omnidirectionnelle dans le plan horizontal et présente un tore de rayonnement autour de l’antenne, avec des extrémités où l’intensité est minimale. Le diagramme peut être décrit par des équations simples dans le plan équatorial. Le monopôle, monté sur un plan de masse, présente un rayonnement omnidirectionnel dans le plan horizontal et un rayonnement vertical différent selon la présence du plan de masse, produisant un diagramme vertical similaire à celui d’un dipôle demi-onde mais avec peu ou pas d’énergie rayonnée sous le plan de masse.
Les antennes directionnelles comme Yagi-Uda et paraboliques montrent des diagrammes de rayonnement axiaux ou étroits autour du faisceau principal. Le lobe principal est dirigé vers la station de diffusion ou le satellite, tandis que les lobes secondaires restent faibles pour minimiser les interférences. Le gain, la directivité et le rapport avant/arrière décrivent quantitativement ces performances, et les lobes latéraux peuvent influencer les performances réelles en présence d’interférences ou de réflexions.
Les antennes cornet et hélicoïdales offrent des diagrammes de rayonnement particuliers. Les cornets présentent une large bande et une adaptation d’impédance via l’évasement progressif du guide d’ondes, avec des variantes selon le profil (sectoriels, coniques, multimodes). L’antenne hélicoïdale peut fonctionner en mode normal (rayonnement omnidirectionnel) ou axial (rayonnement très directionnel), offrant également une capacité à supporter la polarisation circulaire, ce qui est utile pour les communications par satellite et les systèmes GPS. Le choix entre modes et géométries influe fortement sur le diagramme et sur les applications pratiques.
Les antennes patch et cadre constituent des solutions compactes et directionnelles souvent utilisées dans les applications modernes. Le patch est une antenne planaire montée sur un substrat diélectrique, avec un plan de masse comme contrepartie, tandis que les antennes cadre offrent des configurations circulaires ou enroulées adaptées à des fréquences basses et des environnements contraints.
Comment tracer le diagramme de rayonnement
Pour tracer un diagramme de rayonnement, plusieurs étapes clés doivent être suivies. Il faut d’abord préparer les données: type d’antenne, fréquence de fonctionnement et conditions environnementales. Ensuite, choisir l’outil de simulation approprié, tels que HFSS ou CST Microwave Studio, capables de modéliser les propriétés électromagnétiques et de produire des graphiques en 2D ou 3D. Les étapes de base incluent l’entrée des paramètres, la sélection de la gamme de fréquences, l’exécution de la simulation et l’utilisation des données simulées pour tracer le diagramme en coordonnées polaires ou cartésiennes.
Les résultats sont généralement exprimés en dBi et nécessitent d’examiner les lobes principaux et secondaires, car ce sont eux qui déterminent la performance réelle du système de communication. Dans les conceptions avancées, l’IA et les métamatériaux sont explorés pour optimiser la directionnalité et la stabilité des diagrammes, notamment dans des environnements variables. Des outils comme MATLAB, CST Studio Suite, HFSS, COMSOL Multiphysics et EZNEC sont couramment utilisés pour générer et analyser ces diagrammes.
Exemples concrets de diagrammes
L’antenne Yagi-Uda et l’antenne parabolique illustrent des cas typiques de diagrammes de rayonnement définissant une forte directivité et des lobes faibles, adaptés pour les communications longue distance ou les liens satellites. Des exemples pratiques comme une antenne Yagi utilisée pour la télévision avec un gain de 12 dBi démontrent un lobe directeur net et peu de rayonnement latéral. Les détails de conception dépendent de la longueur des éléments et de leur espacement sur le boom, qui déterminent les fréquences résonantes et les phases des courants.
Dans les systèmes GNSS, les diagrammes de rayonnement omnidirectionnels dans le plan azimutal et hémisphériques dans le plan d’élévation permettent une couverture efficace du ciel. Le plan de masse et les choix d’antennes spécifiques (anneau d’arrêt, patch) contribuent à la stabilité du diagramme et à la réduction des interférences de trajets multiples, essentielles pour la précision de positionnement et la fiabilité dans des environnements dynamiques comme les UAV et les véhicules autonomes.
Tableau résumé des plans et des polarités
| Plan | Polarisation associée | Rayonnement | Exemple |
|---|---|---|---|
| XY | Vertical/Horizontale | Rayonnement horizontal (azimut) | Plan XY pour polarisation verticale/antenne horizontale |
| YZ | Vertical | Rayonnement vertical (élévation) | Plan YZ pour polarisation verticale |
| XZ | Transversal | Coupe orthogonale | Validation de symétrie et lobes |
| E-Plan | Champ électrique | Direction du rayonnement maximal | Plan d’analyse de polarisation |
| H-Plan | Champ magnétique | Perpendiculaire au plan E | Plan azimutal pour polarisation |
Les diagrammes de rayonnement et les plans associant E et H permettent une compréhension claire des associations entre polarisation, orientation et plan de rayonnement. Cela aide à sélectionner les antennes adaptées et à optimiser l’orientation et la hauteur de montage pour une couverture efficace et une réduction des pertes par désadaptation.
Applications et enjeux pratiques
Les diagrammes de rayonnement jouent un rôle clé dans le déploiement réel des antennes, car ils guident la sélection des antennes et l’ajustement des faisceaux pour optimiser la fiabilité des liens sans fil. Dans les systèmes GNSS, la stabilité du diagramme et le contrôle du rayonnement vers le zénith et l’horizon sont cruciaux pour minimiser les erreurs de trajectoire et les interférences de réflexion. La planification et l’installation exigent que les diagrammes mesurés ou simulés soient interprétés dans la même orientation que l’installation finale.
Pour les analyses avancées, l’utilisation de l’IA et des métamatériaux ouvre des perspectives d’optimisation supplémentaires. Des images, des infographies et des vidéos peuvent aider à illustrer ces concepts lors de présentations ou de formations, et des infographies peuvent être insérées à des emplacements pertinents pour améliorer l’information sans rompre la continuité.
C06-06 : Diagramme de rayonnement des antennes
En résumé, le diagramme de rayonnement est une représentation graphique essentielle de la distribution spatiale de l’intensité du rayonnement ou de la densité de puissance émise par une antenne. Sa compréhension, associée aux plans E et H et aux plans XY, YZ et XZ, permet de concevoir et d’optimiser des systèmes sans fil avec précision et fiabilité.
