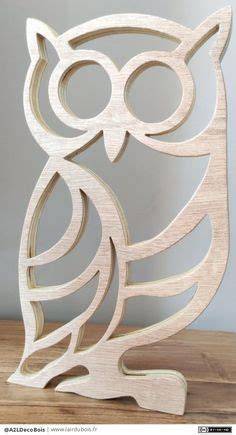

Pour un projet un peu particulier, j’aimerais envoyer un gabarit de chantournage chez mon découpeur pour faire usiner de la tôle de 30mm. Dans LibreCAD, on peut importer une image et la mettre à l’échelle. Je l’ai fait en important une photo aérienne pour ensuite faire un plan coté sur une parcelle. Tu as le logiciel gratuit Inkscape de dessin vectoriel. Celui-ci permet d’importer une image et de définir les contours de celle-ci. Il existe également une différence entre l’importation d’un document par glisser-déposer ou par le dialogue. En général, le mieux est d’utiliser le dialogue. Après la conversion en SVG, Origin peut afficher une erreur; exporte alors le SVG dans Inkscape en PDF, puis ouvre le PDF dans Inkscape et enregistre-le en SVG. Cette étape n’est nécessaire que si tu as importé le DXF par glisser-déposer.
Étapes clés pour convertir une image en DXF
Impose ton DXF dans Inkscape. Sélectionne le document avec l’outil de sélection et dégroupe le fichier si nécessaire pour obtenir une structure exploitable.
Importer l’image raster dans Inkscape via Fichier → Importer ou glisser-déposer le fichier PNG/JPG.
Ouvre la Trace Bitmap (Chemin → Trace Bitmap ou Maj+Ctrl+B) et choisis la méthode adaptée.
Pour les silhouettes et logos, utilise le Seuil de luminosité (0,3 à 0,7). Pour les photos, privilégie Détection de bords; pour les images multicolores, utilise Quantification de couleur.
Ajuste et applique les paramètres : active la mise à jour en direct et supprime les taches pour obtenir une courbe vectorielle propre, puis supprime l’image raster originale.
Export en DXF : Fichier → Enregistrer sous → Desktop Cutting Plotter (DXF R14). Dans les options, choisis LWPOLYLINE, mm comme unité et vérifie les détails d’exportation.
Pour les documents volumineux, la vectorisation peut générer de multiples polylignes et des points parasites. Il faut parfois nettoyer le fichier et purger les doublons une fois dans le logiciel CAO.
Met à l’échelle les dimensions finales en dessinant une ligne de référence et en utilisant SCALE avec un point de référence jusqu’à coincidre les dimensions souhaitées. Vérifie avec DIST pour les mesures exactes.
Vérifie la structure vectorielle : assure-toi que toutes les entités sont des polylignes ou des lignes, que les polylignes sont fermées pour les découpes et ouvertes pour l’entrée/sortie, et qu’il n’y a pas de géométrie superposée.
Purges et ajustements post-export : purge des doublons, suppression des éléments parasites et contrôle que la coordonnée Z est à 0 sur tous les sommets. Si nécessaire, ajuste les paramètres d’export (DXF2000 ou ultérieur, éviter les splines, préférer LWPOLYLINE).
Vérifie dans un logiciel CAO (AutoCAD, LibreCAD, LightBurn, Fusion 360, Inkscape) que le fichier est correct et prêt pour la découpe plasma CNC. Assure-toi que l’échelle et les unités correspondent à ton plan initial.
Versions et compatibilités : Inkscape 1.3+ permet des opérations booléennes et une édition de nœuds améliorées. AutoCAD 2024 offre une meilleure compatibilité DXF/DWG. Pour les flux rapides, des outils en ligne peuvent parfois donner un DXF exploitable, mais la précision peut varier.
Conseils pratiques : privilégier un appareil photo avec un capteur haute définition (6000×4000 px) et un bon éclairage pour limiter les artefacts. Le texte et les détails fins nécessitent souvent des retouches manuelles après traçage.
Différences et choix entre méthodes
Le flux optimal combine la capacité de traçage bitmap d’Inkscape et les outils de nettoyage des polylignes et du post-traitement DXF dans un CAO. Inkscape gère la vectorisation matricielle complexe, tandis qu’AutoCAD ou LibreCAD permettent un contrôle plus fin de la géométrie pour préparer les trajectoires d’outil. Des solutions en ligne peuvent offrir une conversion rapide, mais elles produisent parfois des résultats moins fidèles, avec des lignes doubles et des artefacts qui demandent du travail de purge.
Pour illustrer le flux, voici une représentation des étapes typiques et des points critiques à vérifier lors de la conversion d’image en DXF pour une découpe CNC/plasma.
Conseils de performance et de fiabilité
- Résolution et échelle : la précision dépend de la qualité de l’image et de l’échelle appliquée après traçage. Vérifie toujours les unités et adapte l’échelle de manière à ce que le profil DXF corresponde au plan.
- Nettoyage des doublons : le DXF généré peut contenir des lignes doubles correspondant aux contours des traits; il faut purger ces doublons dans le CAO.
- Sortie DXF : privilégier le format DXF R14 ou DXF2000 pour une large compatibilité, et convertir les blocs en entités individuelles pour éviter les problèmes d’importation.
- Traçage et précision : le traçage donne beaucoup de points reliés par des segments; prévoir un travail de simplification si nécessaire pour la découpe.
- Mode couleur ou noir et blanc : le mode Noir et Blanc est souvent préférable pour une découpe nette; le mode couleur permet des calques distincts pour chaque forme.
Questions fréquentes et réponses pratiques
Quel est le meilleur format de fichier pour importer des logos dans Inkscape ? Le fichier PNG avec une haute résolution donne les meilleurs résultats pour la vectorisation initiale, puis export DXF. Puis-je convertir du texte en polylignes ? Oui: dans Inkscape, Tracé → Objet en chemin; dans AutoCAD, convertis le texte en polylignes. Différentes méthodes existent pour obtenir une sortie exploitable par les machines.
Exemple de flux de travail concret
- Importe ton image raster dans Inkscape et lance Trace Bitmap avec le Seuil de luminosité pour les logos et silhouettes.
- Réduis les artefacts et supprime l’image raster; exporte en DXF (LWPOLYLINE, mm).
- Ouvre le DXF dans un CAO et vérifie l’échelle; ajuste la taille pour qu’elle corresponde aux dimensions réelles.
- Purges les doublons et vérifie que les polylignes sont fermées lorsque nécessaire pour la découpe.
- Prépare le fichier DXF final pour le contrôleur plasma ou autre outil de coupe en vérifiant les calques et les unités.
Inkscape : Comment faire un DXF a partir d'un fichier Image ( *.Bmp, *.gif, etc...)
La vectorisation d’une image bitmap ne produit pas un fichier CAO constitué de grandes lignes droites et de cercles avec des centres définis; il s’agit plutôt d’un grand nombre de points reliés par des segments. Le fichier DXF généré peut contenir des arcs et des polylignes qui nécessitent parfois une remise en forme dans la CAO. Avec une bonne préparation et des vérifications finales, Inkscape offre un chemin efficace pour obtenir un DXF prête à la découpe plasma CNC.
